在当前工程实践中，BIM 技术已广泛应用于建筑设计与施工阶段，但在幕墙专业领域，主流 BIM 软件所提供的施工图出图功能主要面向主体结构设计，其出图逻辑和表达方式难以适配幕墙构件类型多样、几何形态复杂且非规则化程度高的特点。在实际生产过程中，幕墙三维模型完成后，往往仍需依托传统建筑施工图纸的出图功能生成幕墙施工图。由于该类功能未针对幕墙专业进行专门优化，生成的施工图在构件表达、几何细节和一致性方面存在偏差，难以准确反映幕墙三维模型的真实构造，给后续施工表达与深化设计带来不便。基于这一现实问题，并结合中建八局真实生产项目中的实际需求，项目组依托 Rhino 平台的参数化建模环境，围绕 Grasshopper 插件体系开展二次开发，设计并实现了 CW2D 插件，用于解决幕墙三维模型向二维施工图纸转换过程中表达不准确的问题。

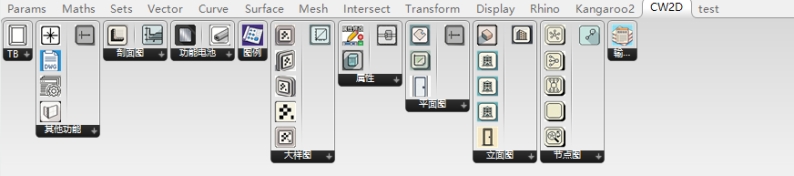

                图1 CW2D插件功能界面

CW2D 插件运行于 Rhino-Grasshopper 环境中，其整体功能体系以 Grasshopper 的可视化编程框架为基础，围绕幕墙施工图出图需求进行模块化设计。从功能构成上，CW2D 插件主要由功能电池与出图电池两大类组成。其中，功能电池包括构件库属性电池、绑定属性电池、填充图案电池、图框电池以及标注电池，用于对幕墙构件的属性信息、图形表达方式及施工图基本要素进行统一管理；出图电池则依据不同类型的幕墙施工图进行划分，可生成平面图、立面图、剖面图、大样图及节点图等多种施工图成果，满足幕墙工程在不同表达层面的出图需求。

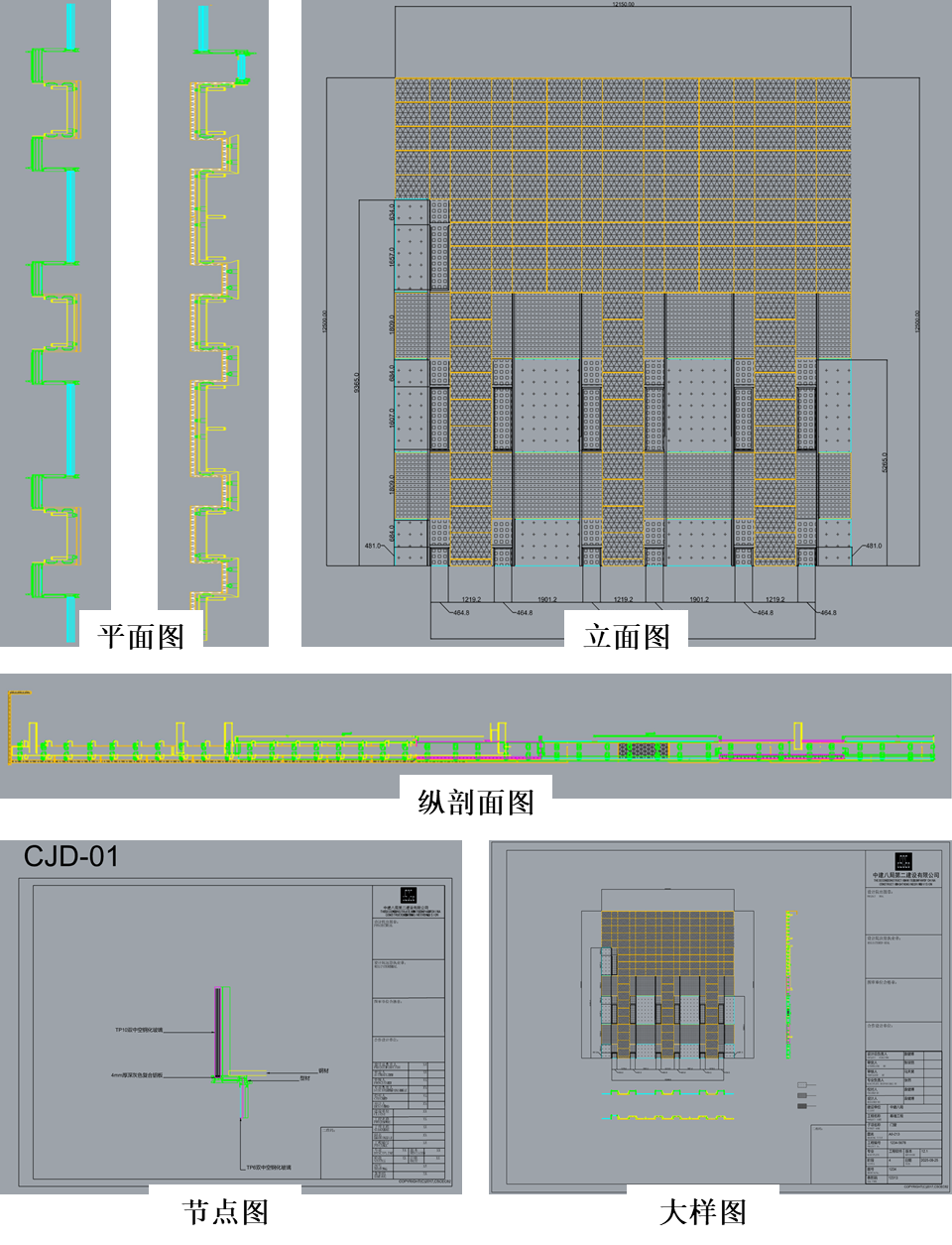

                 图2 CW2D出图效果展示

                 【作者：张琰恺】
